Ignition Gazebo gyakorlat

Saját robotszimuláció létrehozása

A következőkben létre fogunk hozni egy egyszerű környezetet (world), valamint egy robot modellt. Ennek érdekében hozzunk létre egy simulation mappát, majd ezen belül a building_robot.sdf nevű fájlt. A mappa bárhol létrehozható, illetve a fájl neve is szabadon választható, a követhetőség érdekében érdemes a megadott módon eljárni.

mkdir simulation

cd simulation

touch building_robot.sdf

Környezet létrehozása

Nyissuk meg a létrehozott fájlt Visual Studio Code segítségével, majd másoljuk be az alábbi kódrészletet:

<?xml version="1.0" ?>
<sdf version="1.9">
    <world name="car_world">
        <physics name="1ms" type="ignored">
            <max_step_size>0.001</max_step_size>
            <real_time_factor>1.0</real_time_factor>
        </physics>
        <plugin
            filename="gz-sim-physics-system"
            name="gz::sim::systems::Physics">
        </plugin>
        <plugin
            filename="gz-sim-user-commands-system"
            name="gz::sim::systems::UserCommands">
        </plugin>
        <plugin
            filename="gz-sim-scene-broadcaster-system"
            name="gz::sim::systems::SceneBroadcaster">
        </plugin>

        <light type="directional" name="sun">
            <cast_shadows>true</cast_shadows>
            <pose>0 0 10 0 0 0</pose>
            <diffuse>0.8 0.8 0.8 1</diffuse>
            <specular>0.2 0.2 0.2 1</specular>
            <attenuation>
                <range>1000</range>
                <constant>0.9</constant>
                <linear>0.01</linear>
                <quadratic>0.001</quadratic>
            </attenuation>
            <direction>-0.5 0.1 -0.9</direction>
        </light>

        <model name="ground_plane">
            <static>true</static>
            <link name="link">
                <collision name="collision">
                <geometry>
                    <plane>
                    <normal>0 0 1</normal>
                    </plane>
                </geometry>
                </collision>
                <visual name="visual">
                <geometry>
                    <plane>
                    <normal>0 0 1</normal>
                    <size>100 100</size>
                    </plane>
                </geometry>
                <material>
                    <ambient>0.8 0.8 0.8 1</ambient>
                    <diffuse>0.8 0.8 0.8 1</diffuse>
                    <specular>0.8 0.8 0.8 1</specular>
                </material>
                </visual>
            </link>
        </model>
    </world>
</sdf>

A fenti kódrészlet üres környezetet definiál, mindössze egy sík (talaj), valamint alapértelmezett világítás (napfény) található meg benne. Mentsük el a kódot, majd indítsuk el a szimulációt az alábbi módon, a simulation mappából:

cd ~/simulation

ign gazebo building_robot.sdf

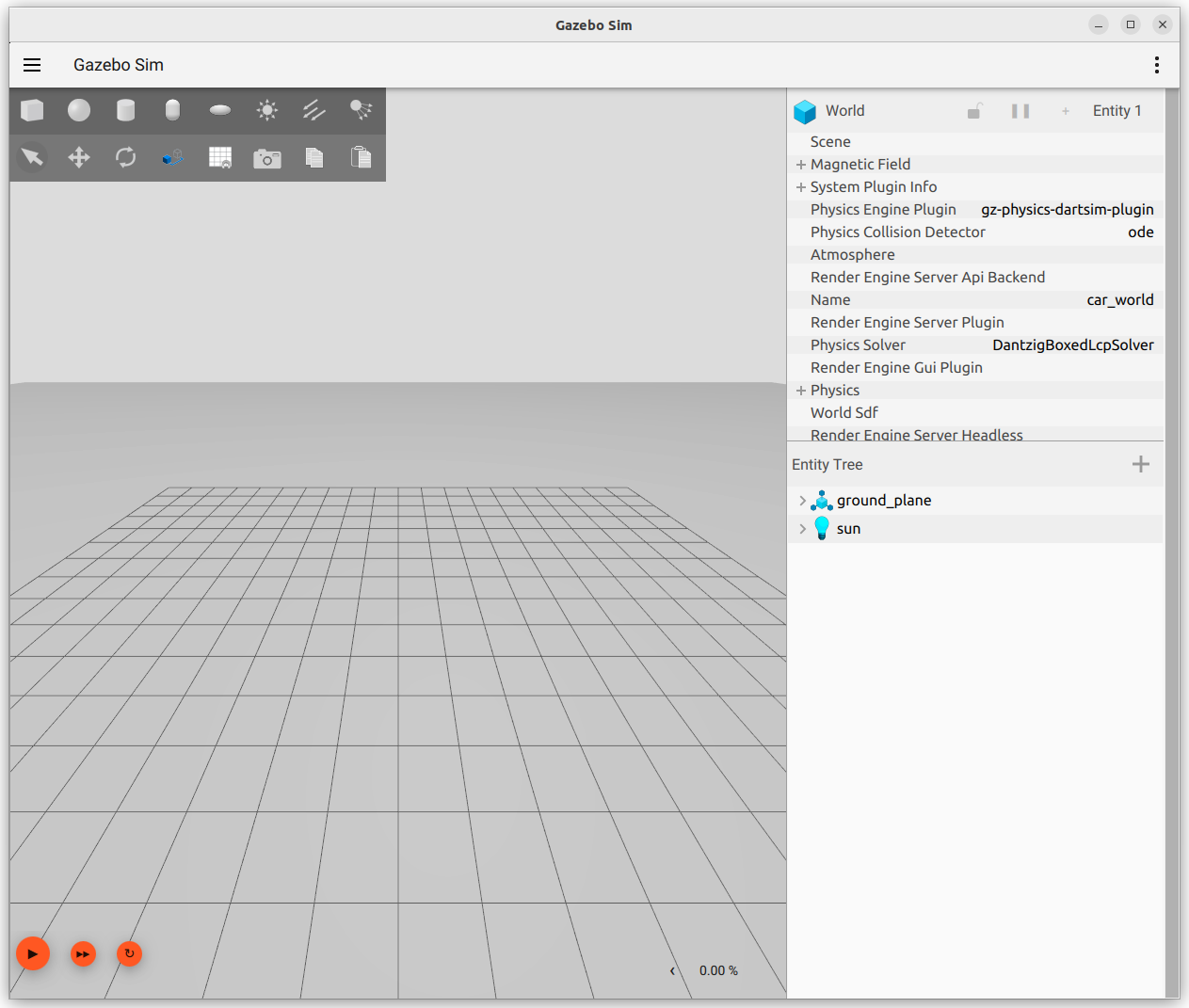

Indítást követően a leírtaknak megfelelő üres környezetet kell látnunk:

Robot modell létrehozása

Folytassuk a building_robot.sdf szerkesztését, a </model> címkét követően. Észrevehető, hogy a talajt, vagyis a ground_plane elemet is modellként adtuk meg, hasonló módon adjuk hozzá a járművet is.

<model name='vehicle_blue' canonical_link='chassis'>
    <pose relative_to='world'>0 0 0 0 0 0</pose>
</model>

A robot modell megnevezése ebben az esetben vehicle_blue . A megnevezés szabadon megválasztható, viszont fontos figyelni arra, hogy a név egyedi legyen az azonos környezeten belül használt modellek között.

A modellt felépítő elemeket (pl. karosszéria, kerekek stb.) a továbbiakban linkeknek nevezzük.

Minden modellnek lehet egyetlen ún. canonical_link eleme. Minden további modellen belül alkalmazott link ehhez fog csatlakozni. Amennyiben nem definiálunk egyetlen canonical_link elemet sem, az első link alapértelmezetten canonical típusú lesz.

A <pose> címke használatával megadható egy link pozíciója és orientációja. A címke után megadott relative_to attribútummal megadható, hogy mihez képest szeretnénk a link pozícióját és orientációját definiálni. Az attribútum megadása nélkül a pozíció megadása a környezethez képest történik. A pozíció és orientáció megadásának formátuma <pose>X Y Z R P Y</pose>, ahol X, Y és Z a frame-en belüli pozíció koordinátái, R, P és Y pedig az orientációt adja meg radiánban. A robot definiálása során minden paraméternek zérus értéket adtunk, tehát a robot és a környezet frame-je egybeesik.

Minden modell (robot) jointok (csuklók / ízületek) által összekapcsolt linkekből áll.

A robotot alkotó linkek definiálása

A következőkben az érthetőség kedvéért az SDF fájl magyarázata elemenként történik. Nehéz lehet követni az egyes részletek teljes kódon belüli helyét, ehhez a magyarázat végén található teljes SDF ad segítséget.

Minden link létrehozása során meg kell adnunk a következőket: 1. link neve, pozíciója 2. link inerciális tulajdonságai (tömeg és inerciamátrix) 3. vizuális és egyszerűsített (collision) geometria

• Karosszéria

Link létrehozása:

<model name='vehicle_blue' canonical_link='chassis'>
    <pose relative_to='world'>0 0 0 0 0 0</pose>
    <link name='chassis'>
        <pose relative_to='__model__'>0.5 0 0.4 0 0 0</pose>
    </link>
</model>

Inerciális tulajdonságok (a mértékegységek ebben az esetben is SI-ben értendőek):

<inertial>
    <mass>1.14395</mass>
    <inertia>
        <ixx>0.095329</ixx>
        <ixy>0</ixy>
        <ixz>0</ixz>
        <iyy>0.381317</iyy>
        <iyz>0</iyz>
        <izz>0.476646</izz>
    </inertia>
</inertial>

Vizuális és egyszerűsített (ütközési/collision) geometria megadása:

<visual name='visual'>
    <geometry>
        <box>
            <size>2.0 1.0 0.5</size>
        </box>
    </geometry>
    <material>
        <ambient>0.0 0.0 1.0 1</ambient>
        <diffuse>0.0 0.0 1.0 1</diffuse>
        <specular>0.0 0.0 1.0 1</specular>
    </material>
</visual>

<collision name='collision'>
    <geometry>
        <box>
            <size>2.0 1.0 0.5</size>
        </box>
    </geometry>
</collision>

Indítsuk el a szimulációt ismét:

cd ~/simulation

ign gazebo building_robot.sdf

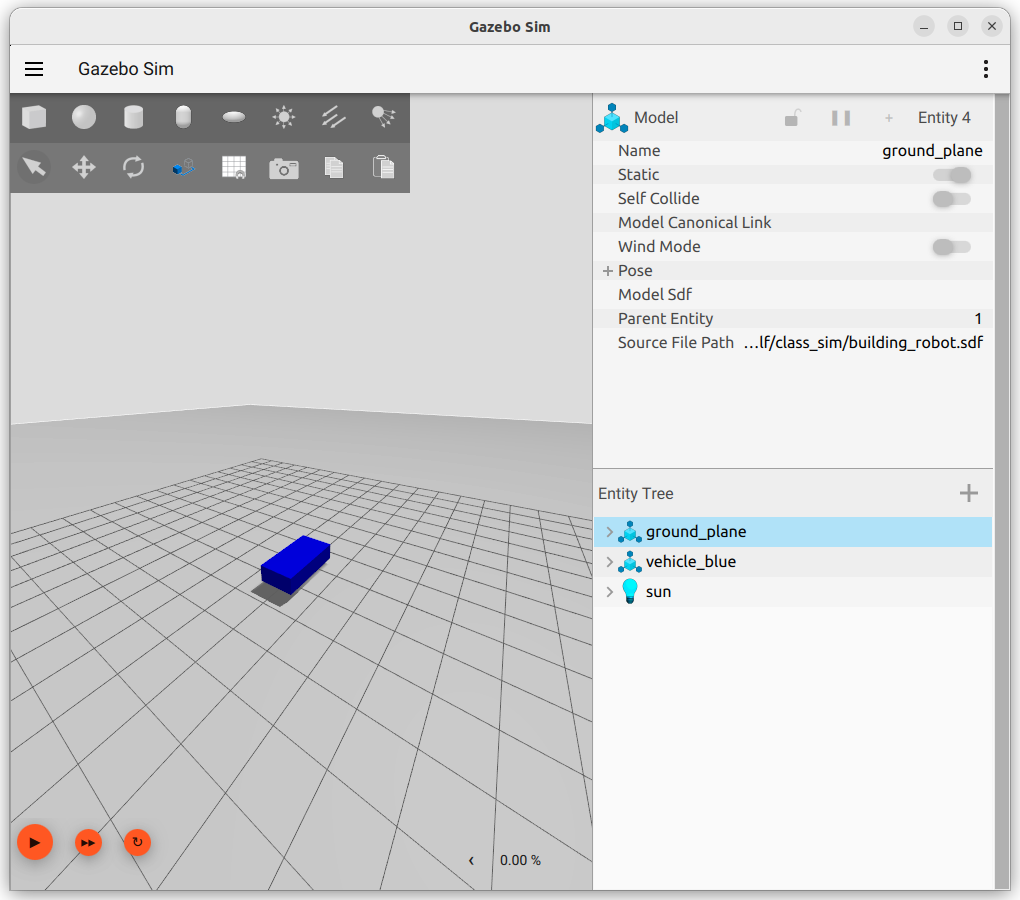

Ezt követően a szimulátorban a robot karosszériáját kell látnunk:

• Jobb és bal kerék

Hozzuk létre a robot jobb és bal (hajtott) kerekét képező linkeket. Ezt a robotot definiáló <model> címkék között kell megtennünk, ugyanis ide kerül minden olyan link definíciója, amely azonos modellen (a roboton) belül értendő.

A kerekeket hengerek (sphere) segítségével fogjuk létrehozni. A kerekeknek az Y tengely mentén kell elfordulniuk, ezért meg kell adnunk a helyes orientációjukat.

<link name='left_wheel'>
    <pose relative_to="chassis">-0.5 0.6 0 -1.5707 0 0</pose>
    <inertial>
        <mass>1</mass>
        <inertia>
            <ixx>0.043333</ixx>
            <ixy>0</ixy>
            <ixz>0</ixz>
            <iyy>0.043333</iyy>
            <iyz>0</iyz>
            <izz>0.08</izz>
        </inertia>
    </inertial>

Vizuális és egyszerűsített (ütközési/collision) geometria megadása:

<visual name='visual'>
        <geometry>
            <cylinder>
                <radius>0.4</radius>
                <length>0.2</length>
            </cylinder>
        </geometry>
        <material>
            <ambient>1.0 0.0 0.0 1</ambient>
            <diffuse>1.0 0.0 0.0 1</diffuse>
            <specular>1.0 0.0 0.0 1</specular>
        </material>
    </visual>
    <collision name='collision'>
        <geometry>
            <cylinder>
                <radius>0.4</radius>
                <length>0.2</length>
            </cylinder>
        </geometry>
    </collision>
</link>

A bal kerék megadása analóg módon történik, csak a pozíció tekintetében (és természetesen a link nevében) tér el a jobb kerék megadásától:

<link name='right_wheel'>
    <pose relative_to="chassis">-0.5 -0.6 0 -1.5707 0 0</pose> <!--szögek radiánban-->
    <inertial>
        <mass>1</mass>
        <inertia>
            <ixx>0.043333</ixx>
            <ixy>0</ixy>
            <ixz>0</ixz>
            <iyy>0.043333</iyy>
            <iyz>0</iyz>
            <izz>0.08</izz>
        </inertia>
    </inertial>
    <visual name='visual'>
        <geometry>
            <cylinder>
                <radius>0.4</radius>
                <length>0.2</length>
            </cylinder>
        </geometry>
        <material>
            <ambient>1.0 0.0 0.0 1</ambient>
            <diffuse>1.0 0.0 0.0 1</diffuse>
            <specular>1.0 0.0 0.0 1</specular>
        </material>
    </visual>
    <collision name='collision'>
        <geometry>
            <cylinder>
                <radius>0.4</radius>
                <length>0.2</length>
            </cylinder>
        </geometry>
    </collision>
</link>

• Támasztógörgő hozzáadása

Van lehetőség enyéni frame-ek létrehozására is, a támasztógörgő felépítése során ezt fogjuk tenni:

<frame name="caster_frame" attached_to='chassis'>
    <pose>0.8 0 -0.2 0 0 0</pose>
</frame>

A létrehozott frame neve caster_frame, amely a chassis linkhez csatlakozik. A <pose> címke megadja a pozícióját és orientációját ehhez a linkhez képest, viszont a relative_to attribútumra az egyéni frame esetében nem volt szükség.

Folytatódhad a támasztógörgő definiálása:

<link name='caster'>
    <pose relative_to='caster_frame'/>
    <inertial>
        <mass>1</mass>
        <inertia>
            <ixx>0.016</ixx>
            <ixy>0</ixy>
            <ixz>0</ixz>
            <iyy>0.016</iyy>
            <iyz>0</iyz>
            <izz>0.016</izz>
        </inertia>
    </inertial>
    <visual name='visual'>
        <geometry>
            <sphere>
                <radius>0.2</radius>
            </sphere>
        </geometry>
        <material>
            <ambient>0.0 1 0.0 1</ambient>
            <diffuse>0.0 1 0.0 1</diffuse>
            <specular>0.0 1 0.0 1</specular>
        </material>
    </visual>
    <collision name='collision'>
        <geometry>
            <sphere>
                <radius>0.2</radius>
            </sphere>
        </geometry>
    </collision>
</link>

Csuklók / ízületek (joints) definiálása

A korábban definiált linkek között összefüggéseket kell definiálnunk. Ezek az összefüggések fogják megadni, hogy a linkek milyen módon mozdulhatnak el egymáshoz képest. Ebből ered a definíció módjának neve is.

• Bal kerék joint

Megadjuk a joint nevét és típusát. A keréknek el kell fordulnia, ezért a revolute típust választjuk.

<joint name='left_wheel_joint' type='revolute'>
    <pose relative_to='left_wheel'/>

Ezt követően megadjuk az alá-fölé rendelő viszonyt:

    <parent>chassis</parent>
    <child>left_wheel</child>

Végül meg kell adnunk a linkek közötti kényszerek definícióját. Ezek a definíciók bármely frame-re vonatkozóan megadhatóak, nem csak a szülő-gyerek frame-ek között.

Jelen esetben a keréknek az Y tengely körül kell elfordulnia. Teljesen, többször is körbefordulhat, ezért a mozgás korlátjai pozitív és negatív végtelen lesz.

 <axis>
        <xyz expressed_in='__model__'>0 1 0</xyz>
        <limit>
            <lower>-1.79769e+308</lower>    <!--negatív végtelen-->
            <upper>1.79769e+308</upper>     <!--pozitív végtelen-->
        </limit>
    </axis>
</joint>

• Jobb kerék joint

A jobb kerék joint definiálása a bal kerékéhez hasonló módon történik:

<joint name='right_wheel_joint' type='revolute'>
    <pose relative_to='right_wheel'/>
    <parent>chassis</parent>
    <child>right_wheel</child>
    <axis>
        <xyz expressed_in='__model__'>0 1 0</xyz>
        <limit>
            <lower>-1.79769e+308</lower>    <!--negatív végtelen-->
            <upper>1.79769e+308</upper>     <!--pozitív végtelen-->
        </limit>
    </axis>
</joint>

• Támasztókerék joint

Mivel a támasztókerék gömb, minden tengely mentén elfordulhat. Ebből adódóan esetében eltérő típusú joint kerül alkalmazásra:

<joint name='caster_wheel' type='ball'>
    <parent>chassis</parent>
    <child>caster</child>
</joint>

Indítsuk el a szimulációt ismét:

cd ~/simulation

ign gazebo building_robot.sdf

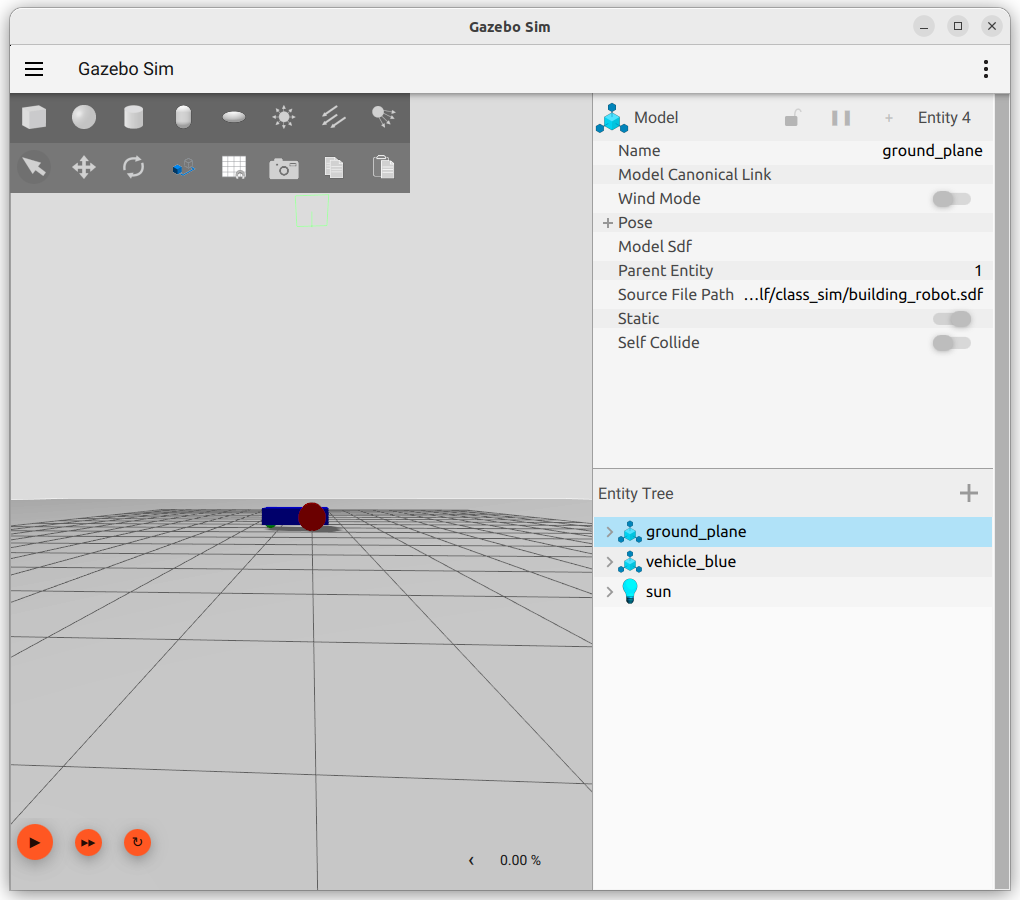

Ezt követően a szimulátorban a robotot kell látnunk:

Az eddig bemutatottakat tartalmazó XML leíró fájl tartalma:

<?xml version="1.0" ?>
<sdf version="1.8">
    <world name="car_world">
        <physics name="1ms" type="ignored">
            <max_step_size>0.001</max_step_size>
            <real_time_factor>1.0</real_time_factor>
        </physics>
        <plugin
            filename="gz-sim-physics-system"
            name="gz::sim::systems::Physics">
        </plugin>
        <plugin
            filename="gz-sim-user-commands-system"
            name="gz::sim::systems::UserCommands">
        </plugin>
        <plugin
            filename="gz-sim-scene-broadcaster-system"
            name="gz::sim::systems::SceneBroadcaster">
        </plugin>

        <light type="directional" name="sun">
            <cast_shadows>true</cast_shadows>
            <pose>0 0 10 0 0 0</pose>
            <diffuse>0.8 0.8 0.8 1</diffuse>
            <specular>0.2 0.2 0.2 1</specular>
            <attenuation>
                <range>1000</range>
                <constant>0.9</constant>
                <linear>0.01</linear>
                <quadratic>0.001</quadratic>
            </attenuation>
            <direction>-0.5 0.1 -0.9</direction>
        </light>

        <model name="ground_plane">
            <static>true</static>
            <link name="link">
                <collision name="collision">
                <geometry>
                    <plane>
                    <normal>0 0 1</normal>
                    </plane>
                </geometry>
                </collision>
                <visual name="visual">
                <geometry>
                    <plane>
                    <normal>0 0 1</normal>
                    <size>100 100</size>
                    </plane>
                </geometry>
                <material>
                    <ambient>0.8 0.8 0.8 1</ambient>
                    <diffuse>0.8 0.8 0.8 1</diffuse>
                    <specular>0.8 0.8 0.8 1</specular>
                </material>
                </visual>
            </link>
        </model>

        <model name='vehicle_blue' canonical_link='chassis'>
            <pose relative_to='world'>0 0 0 0 0 0</pose>   <!--alapbeállítás szerint a megadott póz a világ koordinátáihoz képest értendő-->

            <!--karosszéria-->
            <link name='chassis'>
                <pose relative_to='__model__'>0.5 0 0.4 0 0 0</pose>
                <inertial>
                    <mass>1.14395</mass>
                    <inertia>
                        <ixx>0.095329</ixx>
                        <ixy>0</ixy>
                        <ixz>0</ixz>
                        <iyy>0.381317</iyy>
                        <iyz>0</iyz>
                        <izz>0.476646</izz>
                    </inertia>
                </inertial>
                <visual name='visual'>
                    <geometry>
                        <box>
                            <size>2.0 1.0 0.5</size>
                        </box>
                    </geometry>
                    <!--Az összetevő anyagjellemzői (színe)-->
                    <material>
                        <ambient>0.0 0.0 1.0 1</ambient>
                        <diffuse>0.0 0.0 1.0 1</diffuse>
                        <specular>0.0 0.0 1.0 1</specular>
                    </material>
                </visual>
                <collision name='collision'>
                    <geometry>
                        <box>
                            <size>2.0 1.0 0.5</size>
                        </box>
                    </geometry>
                </collision>
            </link>

            <!--Bal kerék-->
            <link name='left_wheel'>
                <pose relative_to="chassis">-0.5 0.6 0 -1.5707 0 0</pose>
                <inertial>
                    <mass>1</mass>
                    <inertia>
                        <ixx>0.043333</ixx>
                        <ixy>0</ixy>
                        <ixz>0</ixz>
                        <iyy>0.043333</iyy>
                        <iyz>0</iyz>
                        <izz>0.08</izz>
                    </inertia>
                </inertial>
                <visual name='visual'>
                    <geometry>
                        <cylinder>
                            <radius>0.4</radius>
                            <length>0.2</length>
                        </cylinder>
                    </geometry>
                    <material>
                        <ambient>1.0 0.0 0.0 1</ambient>
                        <diffuse>1.0 0.0 0.0 1</diffuse>
                        <specular>1.0 0.0 0.0 1</specular>
                    </material>
                </visual>
                <collision name='collision'>
                    <geometry>
                        <cylinder>
                            <radius>0.4</radius>
                            <length>0.2</length>
                        </cylinder>
                    </geometry>
                </collision>
            </link>

            <!--Jobb kerék (ugyanaz, mint a bal kerék, a pozíció tükrözésével)-->
            <link name='right_wheel'>
                <pose relative_to="chassis">-0.5 -0.6 0 -1.5707 0 0</pose>
                <inertial>
                    <mass>1</mass>
                    <inertia>
                        <ixx>0.043333</ixx>
                        <ixy>0</ixy>
                        <ixz>0</ixz>
                        <iyy>0.043333</iyy>
                        <iyz>0</iyz>
                        <izz>0.08</izz>
                    </inertia>
                </inertial>
                <visual name='visual'>
                    <geometry>
                        <cylinder>
                            <radius>0.4</radius>
                            <length>0.2</length>
                        </cylinder>
                    </geometry>
                    <material>
                        <ambient>1.0 0.0 0.0 1</ambient>
                        <diffuse>1.0 0.0 0.0 1</diffuse>
                        <specular>1.0 0.0 0.0 1</specular>
                    </material>
                </visual>
                <collision name='collision'>
                    <geometry>
                        <cylinder>
                            <radius>0.4</radius>
                            <length>0.2</length>
                        </cylinder>
                    </geometry>
                </collision>
            </link>

            <!--Tetszőleges frame-->
            <frame name="caster_frame" attached_to='chassis'>
                <pose>0.8 0 -0.2 0 0 0</pose>
            </frame>

            <!--Támasztógörgő-->
            <link name='caster'>
                <pose relative_to='caster_frame'/>
                <inertial>
                    <mass>1</mass>
                    <inertia>
                        <ixx>0.016</ixx>
                        <ixy>0</ixy>
                        <ixz>0</ixz>
                        <iyy>0.016</iyy>
                        <iyz>0</iyz>
                        <izz>0.016</izz>
                    </inertia>
                </inertial>
                <visual name='visual'>
                    <geometry>
                        <sphere>
                            <radius>0.2</radius>
                        </sphere>
                    </geometry>
                    <material>
                        <ambient>0.0 1 0.0 1</ambient>
                        <diffuse>0.0 1 0.0 1</diffuse>
                        <specular>0.0 1 0.0 1</specular>
                    </material>
                </visual>
                <collision name='collision'>
                    <geometry>
                        <sphere>
                            <radius>0.2</radius>
                        </sphere>
                    </geometry>
                </collision>
            </link>

            <!--Bal kerék joint-->
            <joint name='left_wheel_joint' type='revolute'>
                <pose relative_to='left_wheel'/>
                <parent>chassis</parent>
                <child>left_wheel</child>
                <axis>
                    <xyz expressed_in='__model__'>0 1 0</xyz>
                    <limit>
                        <lower>-1.79769e+308</lower>    <!--negatív végtelen-->
                        <upper>1.79769e+308</upper>     <!--pozitív végtelen-->
                    </limit>
                </axis>
            </joint>

            <!--Jobb kerék joint-->
            <joint name='right_wheel_joint' type='revolute'>
                <pose relative_to='right_wheel'/>
                <parent>chassis</parent>
                <child>right_wheel</child>
                <axis>
                    <xyz expressed_in='__model__'>0 1 0</xyz>
                    <limit>
                        <lower>-1.79769e+308</lower>    <!--negatív végtelen-->
                        <upper>1.79769e+308</upper>     <!--pozitív végtelen-->
                    </limit>
                </axis>
            </joint>

            <!--Támasztógörgő joint-->
            <joint name='caster_wheel' type='ball'>
                <parent>chassis</parent>
                <child>caster</child>
            </joint>
        </model>
    </world>
</sdf>

A robotplatform mozgatása

A korábbiakban összeállított robot mozgatásához egy plugint, pontosabban a diff_drive plugint fogunk alkalmazni.

Nyissuk meg a korábban létrehozott building_robot.sdf fájlt, és a vehicle_blue <model> címkéin belül hívjuk meg a plugint, valamint definiáljuk a használatához szükséges alapvető paramétereket:

<plugin
    filename="libignition-gazebo-diff-drive-system.so"
    name="ignition::gazebo::systems::DiffDrive">
    <left_joint>left_wheel_joint</left_joint>
    <right_joint>right_wheel_joint</right_joint>
    <wheel_separation>1.2</wheel_separation>
    <wheel_radius>0.4</wheel_radius>
    <odom_publish_frequency>1</odom_publish_frequency>
    <topic>cmd_vel</topic>
</plugin>

A <plugin> címkének két attribútuma van. Az egyik a könyvtár megnevezése, amelyből a plugin származik (filename), a másik a plugin neve (name). A további címkék a differenciálhajtású robot jellemzői: - <left_joint> és <right_joint>: azok a jointok, amelyek kapcsolatot definiálnak a robot bal- illetve jobboldali kereke, és a robot karosszériája között. - <wheel_separation>: a hajtott kerekek közötti távolság, vagyis a nyomtáv. Mivel korábban úgy adtuk meg, hogy a jobb és bal kerék pozíciója az Y tengely mentén -0,6m és 0,6m, a kerekek távolsága 1,2m. - <wheel_radius>: a hajtott kerekek sugara. - <odom_publish_frequency>: az a frekvencia, amellyel a plugin által számolt odometriát publish-olni szeretnénk.

A paraméterek beállításával a modellünk kész a mozgatásra. A következő lépés az, hogy utasításokat küldjünk neki, ami a cmd_vel topic segítségével hajtható végre.

1. Indítsuk el a robotot kézi parancsmegadással

2. Az egyik terminálban indítsuk el a szimulációt:

   ign gazebo building_robot.sdf


3. Egy másik terminálból küldjünk utasítást a robotnak:

   ign topic -t "/cmd_vel" -m ignition.msgs.Twist -p "linear: {x: 0.5}, angular: {z: 0.05}"


4. Nyomjuk meg a lejátszás gombot a szimulátorban.

A fenti lépéseket követően a robotmodellnek mozognia kell.

1. Mozgassuk a robotot a billentyűzet segítségével

Most a billentyűzet olvasásával, szintén ROS2 topic által fogjuk irányítani a robotot. Ehhez további két plugin alkalmazása lesz szükséges: KeyPublisher és TriggeredPublisher.

A KeyPublisher egy ign-gui plugin, amely beolvassa a billentyűzet billentyűinek lenyomását, és a /keyboard/keypress topic-ra küldi. Próbáljuk ki ezt a plugint:

• Egyik terminálban ismét indítsuk el a szimulátort:

ign gazebo building_robot.sdf

• A szimulátor ablakának jobb felső sarkában klikkeljünk a plugins legördülő listára, majd a Key Publisher opcióra.

• Egy másik terminálban adjuk meg a következőt, ezzel kiírva az összes billentyűzet-lenyomást:

ign topic -e -t /keyboard/keypress

A következő lépés az, hogy a billentyűzet leütéseit megfeleltessük a robot irányítására alkalmas parancsoknak. Erre fogjuk használni a TriggeredPublisher plugint.

A TriggeredPublisher plugin általunk definiált módon hoz létre kimenetet egy adott bemenetnek megfelelően. A building_robot.sdf fájlban a <world> címkéken belül adjuk meg a következő megfeleltetést:

<plugin filename="libignition-gazebo-triggered-publisher-system.so"
        name="ignition::gazebo::systems::TriggeredPublisher">
    <input type="ignition.msgs.Int32" topic="/keyboard/keypress">
        <match field="data">16777235</match>
    </input>
    <output type="ignition.msgs.Twist" topic="/cmd_vel">
        linear: {x: 0.5}, angular: {z: 0.0}
    </output>
</plugin>

Próbáljuk ki a robot irányítását:

• Indítsuk el a szimulátort ismét:

ign gazebo building_robot.sdf

• Válasszuk ki a Key Publisher plugint.

• Győződjünk meg róla, hogy fut a szimuláció, szükség esetén nyomjuk le a Lejátszás gombot.

• Nyomjuk le a Fel (↑) nyílbillentyűt. A robotnak el kell indulnia előre.

Önálló feladat

Készítsük el az összes nyílbillentyű funkcióját a korábbi kódrészlet kibővítésével. A feladat analóg módon, csak a paraméterek módosításával megoldható, az alábbi megfeleltetések segítségével:

• Balra nyíl, értéke: 16777234, paraméterek: linear: {x: 0.0}, angular: {z: 0.5}
• Fel nyíl, értéke: 16777235, paraméterek: linear: {x: 0.5}, angular: {z: 0.0}
• Jobbra nyíl, értéke: 16777236, paraméterek: linear: {x: 0.0}, angular: {z: -0.5}
• Le nyíl, értéke: 16777237, paraméterek: linear: {x: 0.5}, angular: {z: 0.0}

Környezet kibővítése

Az eddig létrehozott szimulált környezet csak egy talajsíkot és napfényt tartalmaz. Hozzunk létre további környezeti elemeket primitív statikus elemek hozzáadásával. Kezdjük egyetlen téglatest, "fal" létrehozásával:

<model name='wall'>
    <static>true</static>
    <pose>5 0 0 0 0 0</pose><!--póz a világhoz képest-->
    <link name='box'>
        <pose/>
        <visual name='visual'>
            <geometry>
                <box>
                    <size>0.5 10.0 2.0</size>
                </box>
            </geometry>
            <!--adjunk hozzá anyagot (színt)-->
            <material>
                <ambient>0.0 0.0 1.0 1</ambient>
                <diffuse>0.0 0.0 1.0 1</diffuse>
                <specular>0.0 0.0 1.0 1</specular>
            </material>
        </visual>
        <collision name='collision'>
            <geometry>
                <box>
                    <size>0.5 10.0 2.0</size>
                </box>
            </geometry>
        </collision>
    </link>
</model>

Önálló feladat

Adjunk hozzá a környezethez további két elemet az alábbi paraméterekkel: 1. elem - neve (name): wall1 - helyzete (pose): (0 12 0 0 0 1.5707) - mérete: (0.5 10.0 2.0) - anyaga, színe tetszőleges

1. elem
   • neve (name): wall2
   • helyzete (pose): (0 -12 0 0 0 1.5707)
   • mérete: (0.5 10.0 2.0)
   • anyaga, színe tetszőleges

Szenzor hozzáadása

Az előző részekben kialakítottunk egy mozgatható robotszimulációt, viszont az autonóm működtetéséhez mindenképp szükséges valamilyen szenzor(ok) szimulációja is. A következő lépésekben IMU (Inertial Measurement Unit) szenzort, valamint LiDAR szenzort fogunk hozzáadni a korábban kialakított robothoz.

• IMU szenzor

Az IMU szenzor három elkülöníthető információt ad: - A szenzor orientációja kvaternion formátumban. - A szenzor szögsebessége (X, Y, Z) tengelyek körül. - A szenzor lineáris gyorsulása (X, Y, Z) tengelyek mentén.

Az IMU szenzor szintén plugin segítségével adható hozzá. Definiáljuk az IMU szenzort a korábban létrehozott fájl szerkesztésével, a <world> címkék között:

<plugin filename="libignition-gazebo-imu-system.so"
        name="ignition::gazebo::systems::Imu">
</plugin>

A plugin definiálását követően definiáljuk a szenzorra vonatkozó paramétereket. A szenzor azon link paramétereit adja vissza, amelyhez hozzárendeljük. Mivel a robotra, vagyis a robot karosszériájára vonatkozó méréseket szeretnénk végezni, ezt a linket adjuk meg:

<sensor name="imu_sensor" type="imu">
    <always_on>1</always_on>
    <update_rate>1</update_rate>
    <visualize>true</visualize>
    <topic>imu</topic>
</sensor>

Az alkalmazott paraméterek a következőek: - <always_on>: ha az értéke 1, a szenzor mindig frissíteni fogja a kimenő adatát a frissítési rátának megfelelően. - <update_rate>: a kimenő adat frissítési frekvenciája. - <vizualize>: ha az értéke 1, a szenzor reprezentációja vizuálisan megjelenítésre kerül. - <topic>: a kimenő adatokat tartalmazó topic neve.

Próbáljuk ki a létrehozott szenzort.

• Mentés után indítsuk el a szimulátort:

ign gazebo building_robot.sdf

• Egy másik terminálban írjuk ki az IMU adatait. Ha a billentyűzettel mozgatjuk a robotot, változás lesz megfigyelhető a szenzoradatokban:

ign topic -e -t /imu

Források

• gazebosim.org/docs/fortress/sdf_worlds
• gazebosim.org/docs/fortress/building_robot
• gazebosim.org/docs/fortress/moving_robot
