ROS 2 haladó

ROS 2 haladó funkciók

Ellenőrző kérdések

• Melyik ROS verziót használjuk a félévben?
• Mi a node?
• Mi a topic?
• Milyen típusú adatokat küldhetünk a topicokon keresztül? (példák)

ROS 2 launch fájlok

ROS 2 launch szemléltetés

flowchart LR
    %% Launch file
    A[LAUNCH<br>FILE]:::dark --o B1
    A ---o B2
    A ---o B3
    D --o C1

    %% SENSE THINK ACT PACKAGE
    subgraph sense_think_act_package["SENSE THINK ACT<br>PACKAGE"]
        direction TB
        B1([Sensor<br>Node])
        B2([Compute<br>Node])
        B3([Motor<br>Node])
    end

    %% PARAMS PACKAGE
    subgraph params_package["PARAMS PACKAGE"]
        direction TB
        C1([Robot<br>Node])
    end

    %% Configuration parameters
    A --o D[Configuration parameters]

    classDef light fill:#34aec5,stroke:#152742,stroke-width:2px,color:#152742
    classDef dark fill:#152742,stroke:#34aec5,stroke-width:2px,color:#34aec5
    classDef white fill:#ffffff,stroke:#152742,stroke-width:2px,color:#152742
    classDef red fill:#ef4638,stroke:#152742,stroke-width:2px,color:#fff

Forrás: foxglove.dev

ROS 2 launch fájlok

Több ROS 2 node futtatása sok időt vesz igénybe és több terminálablakra van szükség. Még a kisebb projektek vagy robotok is egyszerre több node-ot futtathatnak.

Képzeljünk el egy robotot, amely a "érzékel-gondolkodik-cselekszik" (sense-think-act) modell alapján működik, és minden lépéshez külön node-ot futtat. Egy sensor_node felelős az érzékelő adatainak olvasásáért, egy compute_node fogadja ezeket az adatokat, és parancsot küld a kerekeknek, végül pedig egy motor_node fogadja a parancsot, és a szükséges feszültséget adja a motoroknak.

Ahelyett, hogy minden egyes node-ot külön terminálablakban futtatnánk minden alkalommal, amikor elindítjuk a robotot, használhatunk egy indítófájlt, hogy mindezeket egyszerre futtassuk – egyetlen parancs segítségével, egyetlen terminálablakban.

Hogyan tehetjük ezt meg?

Három lehetőségünk van launch fájlt írni, pythonban, yaml-ben vagy xml-ben. Ebből kettőt bemutatunk: az xml fájlok egyszerűbbek, de a python fájlok sokkal rugalmasabbak és könnyebben kezelhetőek.

PythonXML

# This function is always needed
def generate_launch_description():

# Declare a variable Node for each node
compute_node = Node(
    package="launch_pkg",
    executable="compute_node"
)
sensor_node = Node(
    package="launch_pkg",
    executable="sensor_node"
)
motor_node = Node(
    package="launch_pkg",
    executable="motor_node"
)

<launch>
    <node pkg="launch_pkg" type="sensor_node" name="sensor_node" output="screen"/>
    <node
        pkg="launch_pkg"
        type="compute_node"
        name="compute_node"
        output="screen"/>
    <node
        pkg="launch_pkg"
        type="motor_node"
        name="motor_node"
        output="screen"/>
</launch>

flowchart LR
    A([sensor_node]):::red
    B[ /sensor_data]:::light
    C([compute_node]):::red
    D[ /cmd_vel]:::light
    E([motor_node]):::red


    A --> B --> C --> D --> E

    classDef light fill:#34aec5,stroke:#152742,stroke-width:2px,color:#152742
    classDef dark fill:#152742,stroke:#34aec5,stroke-width:2px,color:#34aec5
    classDef white fill:#ffffff,stroke:#152742,stroke-width:2px,color:#152742
    classDef red fill:#ef4638,stroke:#152742,stroke-width:2px,color:#fff

Namespace

Az launch fájlok csoportokba vagy névterekbe is csoportosíthatják a node-okat. Ez megkönnyíti a node-ok viselkedésének nyomon követését és figyelemmel kísérését.

Egy node-nak csak egy neve van, de a névterek több szintjéhez is tartozhat. Ezeket a névtereket perjellel (/) lehet összekapcsolni – minden névtér nélküli csomópontban mindig egyetlen / szerepel a neve előtt (pl. /sensor_node). A deklaráció során megadott névtér nélküli témakörök öröklik a csomópont névterét, ahogy az az előző ábrán is látható.

Adjuk hozzá három node-ot a sense_think_act névteréhez:

sensor_node = Node(
  namespace="sense_think_act",
  package="launch_pkg",
  executable="sensor_node"
)

compute_node = Node(
  namespace="sense_think_act",
  package="launch_pkg",
  executable="compute_node"
)

motor_node = Node(
  namespace="sense_think_act",
  package="launch_pkg",
  executable="motor_node"
)

flowchart TD
    A([sense_think_act/sensor_node]):::red
    B[ sense_think_act/sensor_data]:::light
    C([sense_think_act/compute_node]):::red
    D[ sense_think_act/cmd_vel]:::light
    E([sense_think_act/motor_node]):::red


    A --> B --> C --> D --> E

    classDef light fill:#34aec5,stroke:#152742,stroke-width:2px,color:#152742
    classDef dark fill:#152742,stroke:#34aec5,stroke-width:2px,color:#34aec5
    classDef white fill:#ffffff,stroke:#152742,stroke-width:2px,color:#152742
    classDef red fill:#ef4638,stroke:#152742,stroke-width:2px,color:#fff

Megjegyzés: A balról jobbra elrendezés helyett a helykihasználás miatt most a fentről lefelé elrendezést használtunk.

Más package-ből származó node-ok, paraméterek

robot_node = Node(
  namespace="core",
  package="params_pkg",
  executable="robot_node",
  parameters=[{
    "robot_name":"RobotA",
    "max_speed":4.2,
    "waypoints":["Home", "Room 1", "Corridor", "Home"]
  }]
)
foxglove_bridge = Node(
    package='foxglove_bridge',
    executable='foxglove_bridge',
    parameters=[{
        'port': 8765,
        },
    ]
)

ld = [compute_node,
    foxglove_bridge,
    sensor_node,
    motor_node,
    robot_node]

flowchart TD
    A([sense_think_act/sensor_node]):::red
    B[ sense_think_act/sensor_data]:::light
    C([sense_think_act/compute_node]):::red
    D[ sense_think_act/cmd_vel]:::light
    E([sense_think_act/motor_node]):::red
    F([foxglove_bridge]):::red
    G([core/robot_node]):::red

    A --> B --> C --> D --> E
    B --> F
    D --> F
    %% D --> G

    classDef light fill:#34aec5,stroke:#152742,stroke-width:2px,color:#152742
    classDef dark fill:#152742,stroke:#34aec5,stroke-width:2px,color:#34aec5
    classDef white fill:#ffffff,stroke:#152742,stroke-width:2px,color:#152742
    classDef red fill:#ef4638,stroke:#152742,stroke-width:2px,color:#fff

További példa

• robot_a namespace:
  • sensor_node_a: Érzékelő adatokat publikál a /robot_a/sensor_data topicra.
  • control_node_a: Feliratkozik a /robot_a/sensor_data topicra, és parancsokat küld a /robot_a/cmd_vel topicra.
  • motor_node_a: Feliratkozik a /robot_a/cmd_vel topicra, hogy fogadja a motor parancsokat.
• robot_b namespace:
  • sensor_node_b: Érzékelő adatokat publikál a /robot_b/sensor_data topicra.
  • control_node_b: Feliratkozik a /robot_b/sensor_data topicra, és parancsokat küld a /robot_b/cmd_vel topicra.
  • motor_node_b: Feliratkozik a /robot_b/cmd_vel topicra, hogy fogadja a motor parancsokat.
• Megosztott:
  • Mindkét robot megoszt egy topicot, a/shared/environment_data-t, ahol a sensor_node_a és a sensor_node_b is publikálhat vagy feliratkozhat.
  • Mindkét robot megoszt egy topicot, a /shared/map_data-t, ahol a map_server publikál és a sensor_node_a és a sensor_node_b feliratkozhat.

flowchart TB
    %% Robot A
    subgraph robot_a["Namespace: robot_a"]
        direction TB
        sensor_a([sensor_node_a]):::red
        control_a([control_node_a]):::red
        motor_a([motor_node_a]):::red

        sensor_a --> |/robot_a/sensor_data| control_a
        control_a --> |/robot_a/cmd_vel| motor_a
    end

    %% Robot B
    subgraph robot_b["Namespace: robot_b"]
        direction TB
        sensor_b([sensor_node_b]):::red
        control_b([control_node_b]):::red
        motor_b([motor_node_b]):::red

        sensor_b --> |/robot_b/sensor_data| control_b
        control_b --> |/robot_b/cmd_vel| motor_b
    end

    map_sever([map_sever]):::red
    /shared/map_data[ /shared/map_data]:::light

    %% Shared Topic between Robot A and Robot B
    sensor_a <--> |/shared/environment_data| sensor_b
    map_sever --> /shared/map_data
    /shared/map_data --> sensor_a
    /shared/map_data --> sensor_b


    classDef light fill:#34aec5,stroke:#152742,stroke-width:2px,color:#152742
    classDef dark fill:#152742,stroke:#34aec5,stroke-width:2px,color:#34aec5
    classDef white fill:#ffffff,stroke:#152742,stroke-width:2px,color:#152742
    classDef red fill:#ef4638,stroke:#152742,stroke-width:2px,color:#fff

Videó

Vizualizáció és debug

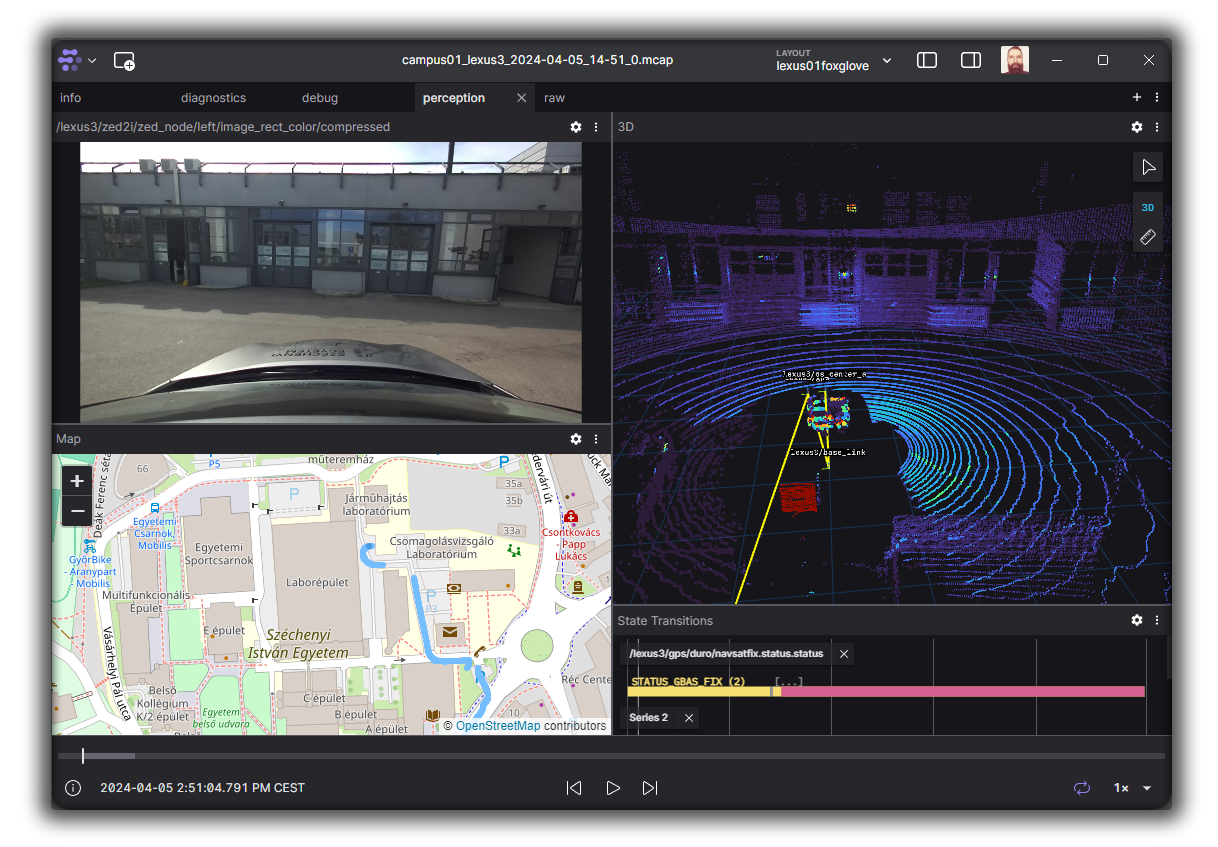

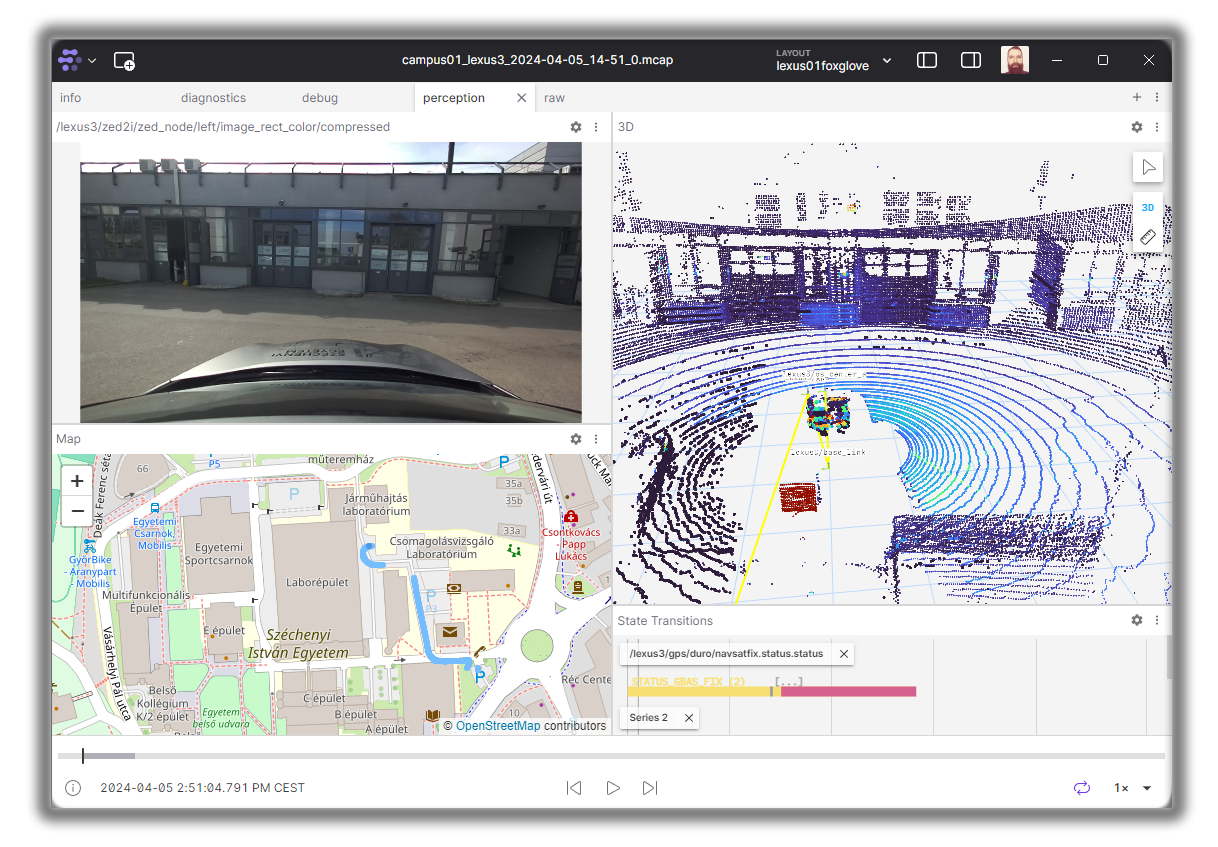

Foxglove Studio / Lichtblick Suite

A Foxglove Studio egy nyílt forráskódú, robotikai adatokat vizualizáló és hibakereső eszköz. Létezik Windows, Linux és MacOS rendszerekre. A v1.87.0-ig bezárólag nyílt forráskódu volt, a v2.0.0-tól pedig ingyenesen használható, de zárt forráskódú. Az open source fejlesztést több fork, például a Lichtblick Suite vette át. Elérhető számos módon:

• önálló asztali alkalmazásként futtatható
• böngészőben hozzáférhető
• saját domainen, önállóan hostolható

A natív robotikai eszközök (mint például az ROS ökoszisztéma részei) általában csak Linux rendszeren támogatottak, de a Studio asztali alkalmazás Linuxon, Windows-on és macOS-en is működik. Akár az ROS stack más operációs rendszeren fut, a Studio képes kommunikálni a robottal zökkenőmentesen.

A Studio gazdag vizuális elemeket és hibakereső panelokat kínál - interaktív diagramoktól, 3D vizuális elemekig, kameraképektől, és diagnosztikai adatfolyamokig. Legyen szó valós idejű robotkövetésről, vagy .bag / .mcap fájlban történő hibakeresésről, ezek a panelok segítenek a különböző, általános robotikai feladatok megoldásában.

Ezek a panelok ezután egyedi elrendezésekben konfigurálhatók és összeállíthatók a projekt egyedi igényeinek és munkafolyamatainak megfelelően.

• Foxglove Studio letöltés
• Lichtblick Suite letöltés

Rviz

Az Rviz2 a ROS 2 natív, nyílt forráskódú, robotikai adatokat vizualizáló és hibakereső eszköze. Ennek értelmében leginkább Linux rendszeren használható, de a Windows és macOS támogatás is folyamatosan fejlődik.

ros2 run rviz2 rviz2

ros2 run rviz2 rviz2 --help

Parancs segítségével megtudhatjuk, hogy pl. -d kapcsolóval betölthetünk egy .rviz konfigurációs fájlt, vagy -f fix frame-et adhatunk meg.

Bővebben: docs.ros.org/en/humble/Tutorials/Intermediate/RViz/RViz-User-Guide/RViz-User-Guide.html

rqt_graph

Az rqt_graph a node-ok és topic-ok vizualizációjára használható.

ros2 run rqt_graph rqt_graph

rqt_console

Az rqt_console log (info, debug, warn, error, fatal) üzenetek megjelenítésre, szűrésére és elemzésére használható.

ros2 run rqt_console rqt_console

rqt_tf_tree

Az rqt_tf_tree a transzformációk vizualizációjára használható.

ros2 run rqt_tf_tree rqt_tf_tree

rqt_reconfigure

Az rqt_reconfigure a node-ok paramétereinek módosítására használható.

ros2 run rqt_reconfigure rqt_reconfigure

Publish, Subscribe, Timer

Három alapvető műveletet célszerű ismerni, amelyeket a ROS 2-ben a node-ok használnak a kommunikációhoz:

• Timer: Időzített eseményeket hoz létre a következő példánál ez a timer_callback() függvény. Ezen a függvényen belül például publikálhatunk egy üzenetet vagy elvégezhetünk egy számítást.
• Subscribe: Feliratkozik egy topic-ra, és fogadja az adatokat. Ezt úgy éri el, hogy a példánál maradva a callback1() függvény minden új üzenet érkezéskor meghívódik.
• Publish: Adatokat küld a topic-on keresztül. Ezt általában ismétlődően tessszük, jó lehet erre a subscriber callback függvénye, vagy a timer callback függvénye.

Példa C++

#include <chrono>
#include <functional>
#include <memory>
#include <string>
#include "rclcpp/rclcpp.hpp"
#include "std_msgs/msg/float32.hpp"
using namespace std::chrono_literals;

class CoolNode : public rclcpp::Node
{
public:
  CoolNode() : Node("my_cool_node")
  {
    pub1_ = this->create_publisher<std_msgs::msg::Float32>("topic1", 10);
    sub1_ = this->create_subscription<std_msgs::msg::Float32>("topic2", 10, std::bind(&CoolNode::callback1, this, std::placeholders::_1));
    timer_ = this->create_wall_timer(50ms, std::bind(&CoolNode::timer_callback, this)); // 20 hz = 50 ms
    RCLCPP_INFO_STREAM(get_logger(), this->get_name() << " has been started.");
  }

private:
  void timer_callback()
  {
    // create message and publish e.g. pub1_->publish(my_msg);
  }

  void callback1(const std_msgs::msg::Float32::SharedPtr msg)
  {
    // do something with the message
  }
  rclcpp::Publisher<std_msgs::msg::Float32>::SharedPtr pub1_;
  rclcpp::Subscription<std_msgs::msg::Float32>::SharedPtr sub1_;
  rclcpp::TimerBase::SharedPtr timer_;
};

int main(int argc, char *argv[])
{
  rclcpp::init(argc, argv);
  rclcpp::spin(std::make_shared<CoolNode>());
  rclcpp::shutdown();
  return 0;
}

Példa python

import rclpy
from rclpy.node import Node
from std_msgs.msg import Float32

class CoolNode(Node):
    def __init__(self):
        super().__init__('my_cool_node')
        self.pub1_ = self.create_publisher(Float32, 'topic1', 10)
        self.sub1_ = self.create_subscription(Float32, 'topic2', 10, self.callback1)
        self.timer_ = self.create_timer(0.05, self.timer_callback)  # 20 Hz = 50 ms
        self.get_logger().info(f'{self.get_name()} has been started.')

    def timer_callback(self):
        # create message and publish e.g. self.pub1_.publish(my_msg)
        pass

    def callback1(self, msg):
        # do something with the message
        pass

def main(args=None):
    rclpy.init(args=args)
    node = CoolNode()
    rclpy.spin(node)
    rclpy.shutdown()

if __name__ == '__main__':
    main()
