Gyakorlat

A gyakorlat Ubuntu 22.04 ROS humble, Windows 10/11 WSL humble mellett működik. A különböző verziók telepítésének leírása itt található.

Előzetes ellenőrzés

Otthoni gépen a gyakorlat előtt érdemes ellenőrizni, hogy a megfelelő ROS 2 szoftvercsomagok telepítve vannak-e.

sudo apt install ros-humble-rosbag2 ros-humble-rosbag2-storage-mcap

Gépteremben is ellenőrizzük a check_all.sh segítségével:

cd /mnt/kozos/script

./check_all.sh

./bag_mcap.sh

Előkészületek

Az előző gyakorlaton megismerkedtünk a következő rosbag-gel (ROS 2-ben a formátum már .mcap):

Előkészületként nézzük meg, hogy létezik-e a C:\temp könyvtár

test -d "/mnt/c/temp" && echo Letezik || echo Nem letezik

Vagy egyszerűbben:

ls /mnt/c/temp

• Ha nem létezik (No such file or directory), akkor hozzuk létre: mkdir /mnt/c/temp
• Ha létezik, akkor nincs teendőnk, lépjünk a következő lépésre, másoljuk át ide az .mcap fájlokat

Listázzuk a mérésadatokat a mnt/kozos/measurement_files könyvtárban:

ls /mnt/kozos/measurement_files/ -lh

Az eredmény valami hasonló lesz:

-rwxrwxrwx 1 he he 4.9K Aug 23  2023 leaf01foxglove.json
-rwxrwxrwx 1 he he 6.6K Sep  4  2023 lexus01foxglove.json
-rwxrwxrwx 1 he he 2.7G Jun 10 09:17 lexus-2023-07-18-campus.mcap
-rwxrwxrwx 1 he he 541M Apr 11 17:01 lexus3-2024-04-05-gyor.mcap

Tanteremben a másolás a következő parancs segítségével:

rsync -avzh --progress /mnt/kozos/measurement_files/lexus3-2024-04-05-gyor.mcap  /mnt/c/temp/

Figyelem

A fájl mérete miatt a másolás néhány percig is eltarthat.

Otthon a következő linkről (zöld gomb), vagy parancsként wget-el lehet letölteni:

wget  -O lexus3-2024-04-05-gyor.mcap https://laesze-my.sharepoint.com/:u:/g/personal/herno_o365_sze_hu/Eclwzn42FS9GunGay5LPq-EBA6U1dZseBFNDrr6P0MwB2w?download=1

MCAP letöltése 553 MB

Listázzuk a megfelelő átmásolt .mcap fájl alap információit, hasonlóan:

ros2 bag info /mnt/c/temp/lexus3-2024-04-05-gyor.mcap

Az eredmény hasnló lesz:

Files:             /mnt/c/temp/lexus3-2024-04-05-gyor.mcap
Bag size:          540.7 MiB
Storage id:        mcap
Duration:          12.519s
Start:             Apr  5 2024 14:51:02.480 (1712321462.480)
End:               Apr  5 2024 14:51:14.999 (1712321474.999)
Messages:          5930
Topic information:
  Topic: /lexus3/gps/duro/status_string | Type: std_msgs/msg/String | Count: 124
  Topic: /tf_static | Type: tf2_msgs/msg/TFMessage | Count: 24
  Topic: /tf | Type: tf2_msgs/msg/TFMessage | Count: 2597
  Topic: /lexus3/os_right/points | Type: sensor_msgs/msg/PointCloud2 | Count: 247
  Topic: /lexus3/os_left/points | Type: sensor_msgs/msg/PointCloud2 | Count: 249
  Topic: /lexus3/gps/duro/time_ref | Type: sensor_msgs/msg/TimeReference | Count: 124
  Topic: /lexus3/gps/duro/status_flag | Type: std_msgs/msg/UInt8 | Count: 124
  Topic: /lexus3/gps/duro/mag | Type: sensor_msgs/msg/MagneticField | Count: 315
  Topic: /lexus3/gps/duro/time_diff | Type: std_msgs/msg/Float64 | Count: 124
  Topic: /lexus3/os_center/points | Type: sensor_msgs/msg/PointCloud2 | Count: 246
  Topic: /lexus3/gps/duro/navsatfix | Type: sensor_msgs/msg/NavSatFix | Count: 124
  Topic: /lexus3/gps/duro/imu | Type: sensor_msgs/msg/Imu | Count: 1259
  Topic: /lexus3/gps/duro/current_pose | Type: geometry_msgs/msg/PoseStamped | Count: 124
  Topic: /lexus3/zed2i/zed_node/left/image_rect_color/compressed | Type: sensor_msgs/msg/CompressedImage | Count: 249

Játsszuk vissza az .mcap fájlt

A következőken a mérésadatfájlt visszajátsszuk és ellenőrizzük, hogy milyen adatok jelennek meg, milyen típusban és sebességgel. A --loop kapcsoló a végtelen ismétlést, a --clock kapcsoló pedig egy /clock topic hirdetéséért felel, ehhez igazítja a lejátszást.

ros2 bag play /mnt/c/temp/lexus3-2024-04-05-gyor.mcap --clock --loop

Ugyanez, csak lassabban visszajátszva pl.:

ros2 bag play /mnt/c/temp/lexus3-2024-04-05-gyor.mcap --clock --loop --rate 0.2

A következő topic-ok jelennek meg:

ros2 topic list

Eredménye valami hasonló lesz:

/clock
/events/read_split
/lexus3/gps/duro/current_pose
/lexus3/gps/duro/imu
/lexus3/gps/duro/mag
/lexus3/gps/duro/navsatfix
/lexus3/gps/duro/status_flag
/lexus3/gps/duro/status_string
/lexus3/gps/duro/time_diff
/lexus3/gps/duro/time_ref
/lexus3/os_center/points
/lexus3/os_left/points
/lexus3/os_right/points
/lexus3/zed2i/zed_node/left/image_rect_color/compressed
/parameter_events
/rosout
/tf
/tf_static

A ros2 topic hz az adott topic frekvenciáját mutatja. A pozíció ebben az esetben ~10Hz.

ros2 topic hz /lexus3/gps/duro/current_pose

Az eredmény valami hasonló lesz:

average rate: 9.994
        min: 0.003s max: 1.005s std dev: 0.09166s window: 107

ROS 2 időkezelés

Az ROS idő kezelésre a Unix-időt, vagy a POSIX-időt használja. Ez a UTC (greenwichi idő) szerinti 1970. január 1. 00:00:00 óta eltelt másodpercek és nanoszekundumok számát jelenti (int32 sec, int32 nsec). Ez egyrészt relatív kis helyet foglal a memóriában, másrészt könnyen számolható két időpont között eltelt idő, mégpedig egy egyszerű kivonással.

ros2time.ipynb

Hátránya, hogy nem túl intuitív, nem olvasható az ember számára. Pl. a Foxglove Studio ezért is gyakran átalakítja olvashatóbb formátumra.

A másodpercek és nanoszekundumok a következőképp képzelhetők el:

import rclpy
current_time = node.get_clock().now()
print(current_time.to_msg())

Output:
sec=1694595162, nanosec=945886859

Az időbélyeg több helyen is szerepet kap:

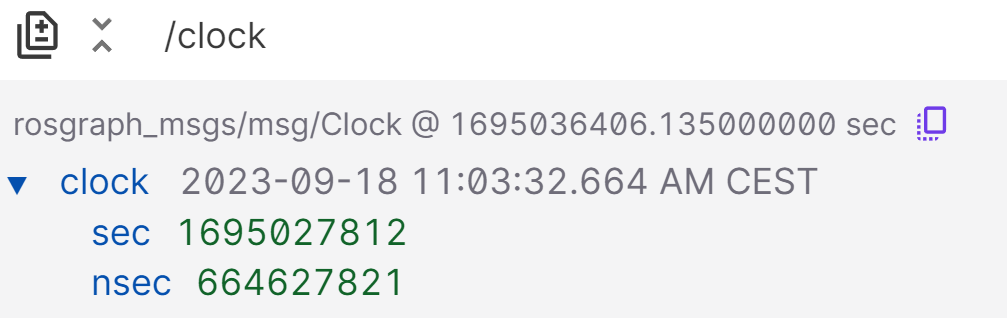

ros2 topic echo /clock --once
clock:
  sec: 1689687476
  nanosec: 770421827

ros2 topic echo --once /lexus3/gps/duro/current_pose

Az eredmény valami hasonló lesz:

header:
  stamp:
    sec: 1694595162
    nanosec: 945886859
  frame_id: map
pose:
  position:
    x: 640142.9676535318
    y: 5193606.439717201
    z: 1.7999999523162842
  orientation:
    x: 0.008532664424537166
    y: 0.0018914791588597107
    z: 0.44068499630505714
    w: 0.8976192678279703

Ha szeretnénk átválatni a másodperceket és nanoszekundumokat, azt a következő módon tehetjük meg:

from datetime import datetime
current_time_float = current_time.to_msg().sec + current_time.to_msg().nanosec / 1e9 # 1e9 is 1,000,000,000: nanosec to sec
print("As a float:\t%.5f" % (current_time_float))
print("ISO format:", end="\t")
print(datetime.utcfromtimestamp(current_time_float).isoformat())


Output:
As a float: 1694595162.94589
ISO format: 2023-09-13T08:52:42.945887

Emlékeztető: a nanoszekundum a másodperc egy milliárdodrésze (10^-9 s).

Global Navigation Satellite System (GNSS) / Global Positioning System (GPS)

A köveztkezőkben átnézünk pár jellemző szenzort (GPS, kamera, LIDAR) és azok topic-jait, node-jait (driver package-ekbe szervezve). Vessünk egy pillantást a saját fejlesztésű Duro GPS (GNSS) driverre: github.com/szenergy/duro_gps_driver. A GPS-t etherneten a számítógéphez csatlakoztatva, az ROS drivert indítva a következő topicokat fogja hirdetni:

Topic	Type
/gps/duro/current_pose	[geometry_msgs/PoseStamped]
/gps/duro/fix	[sensor_msgs/NavSatFix]
/gps/duro/imu	[sensor_msgs/Imu]
/gps/duro/mag	[sensor_msgs/MagneticField]
/gps/duro/odom	[nav_msgs/Odometry]
/gps/duro/rollpitchyaw	[geometry_msgs/Vector3]
/gps/duro/status_flag	[std_msgs/UInt8]
/gps/duro/status_string	[std_msgs/String]
/gps/duro/time_ref	[sensor_msgs/TimeReference]

Inertial Measurement Unit (IMU)

Jellemző ROS 2 topic típusok: sensor_msgs/msg/Imu, sensor_msgs/msg/MagneticField

ros2 topic echo --once /lexus3/gps/duro/imu

Az eredmény valami hasonló lesz:

header:
  stamp:
    sec: 1695039048
    nanosec: 44466475
  frame_id: duro
orientation:
  x: 0.0
  y: 0.0
  z: 0.7071067811865475
  w: 0.7071067811865476
orientation_covariance:
  - [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0]
angular_velocity:
  x: 0.01330030487804878
  y: 0.015893864329268294
  z: 0.037307355182926834
angular_velocity_covariance:
  - [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0]
linear_acceleration:
  x: -0.5291185668945312
  y: 0.031124621582031248
  z: -9.610325463867188
linear_acceleration_covariance:
  - [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0]

Kamera

Jellemző ROS 2 topic típusok: sensor_msgs/msg/Image, sensor_msgs/msg/CameraInfo, sensor_msgs/msg/CompressedImage

Attzól függően, hogy a kamera képe tömörített vagy sem, a sensor_msgs/msg/Image vagy a sensor_msgs/msg/CompressedImage típusú üzeneteket fogunk látni. Használjuk a megfelelő topic-ot.

ros2 topic echo --once /lexus3/zed2i/zed_node/right_raw/image_raw_color

ros2 topic echo --once /lexus3/zed2i/zed_node/left/image_rect_color/compressed

Az eredmény valami hasonló lesz:

header:
  stamp:
    sec: 1695039047
    nanosec: 340698516
  frame_id: zed2i_right_camera_optical_frame
height: 720
width: 1280
encoding: bgra8 # vagy format: bgra8; jpeg compressed bgr8
is_bigendian: 0
step: 5120
data: 21,66,93,255,21,66,94,255,25,69,94,255,14,63,90,255,31,55,80,255,19,49,75,255,26,55,76,255,24,57,80,255,35,51,72,255,30,52,74,255,57,73,88,255,55,74,90,255,64,74,93,255,52,66,86,255,56,61,76,255,25,34,48,255,25,31,52,255,16,24,43,255,14,22,41,255,19,27,46,255,13,20,38,255,23,28,45,255,31,41,65,255,36,37,59,255,23,59,82,255,45,71,91,255,51,84,116,255,70,94,122,255,57,105,141,255,42,84,117,255,42,90,126,255,36,81,116,255,..

LIDAR

Jellemző ROS 2 topic típusok: sensor_msgs/msg/PointCloud2, sensor_msgs/msg/LaserScan

ros2 topic echo --once /lexus3/os_center/points

Az eredmény valami hasonló lesz:

header:
  stamp:
    sec: 1695039048
    nanosec: 390894137
  frame_id: lexus3/os_center_a_laser_data_frame
height: 64
width: 1024
fields:
- name: x, y, z, intensity, t, reflectivity, ring, ambient, range
data: 0,0,0,0,0,0,0,0,0,0,0,0,0,0,128,63,0,0,16,65,96,211,241,2,0,0,0,0,12,3,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,128,63,0,0,16,65,116,145,242,2,0,0,0,0,0,3,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,128,63,0,0,32,65,18,92,243,2,0,0,0,0,253,2,0,0,...,

Vizualizáció

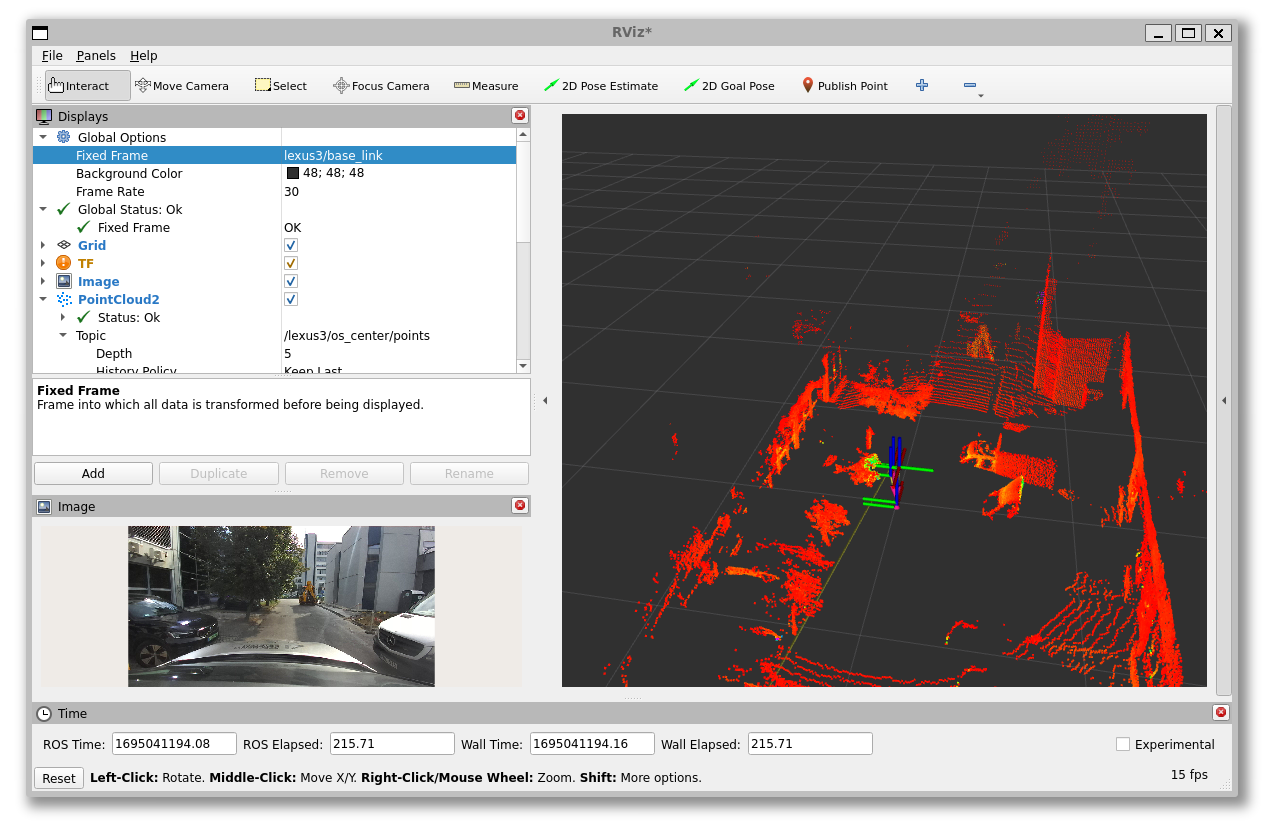

RVIZ2

ros2 run rviz2 rviz2

Alakítsunk ki hasonló elrendezést:

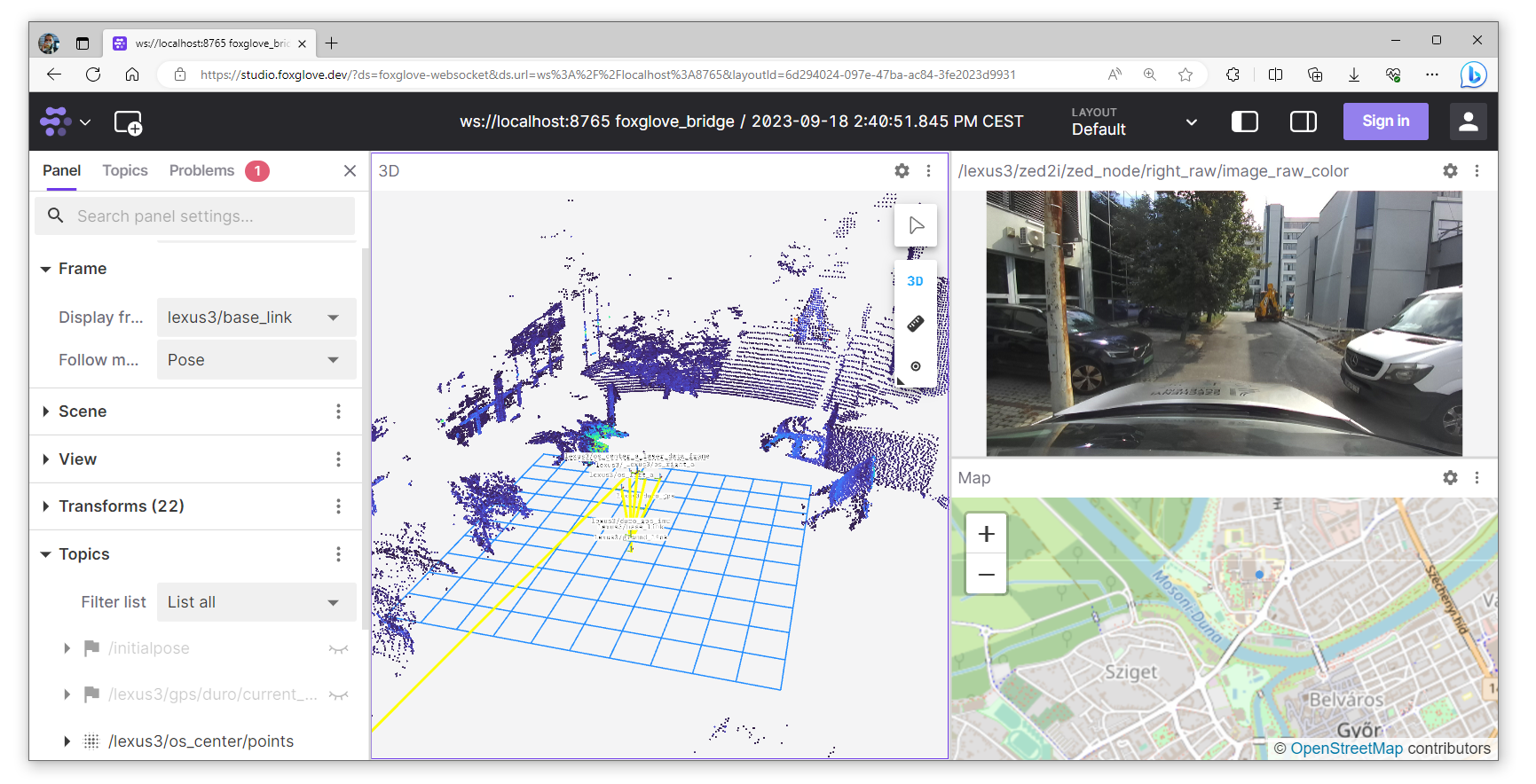

Foxglove studio

ros2 launch foxglove_bridge foxglove_bridge_launch.xml port:=8765

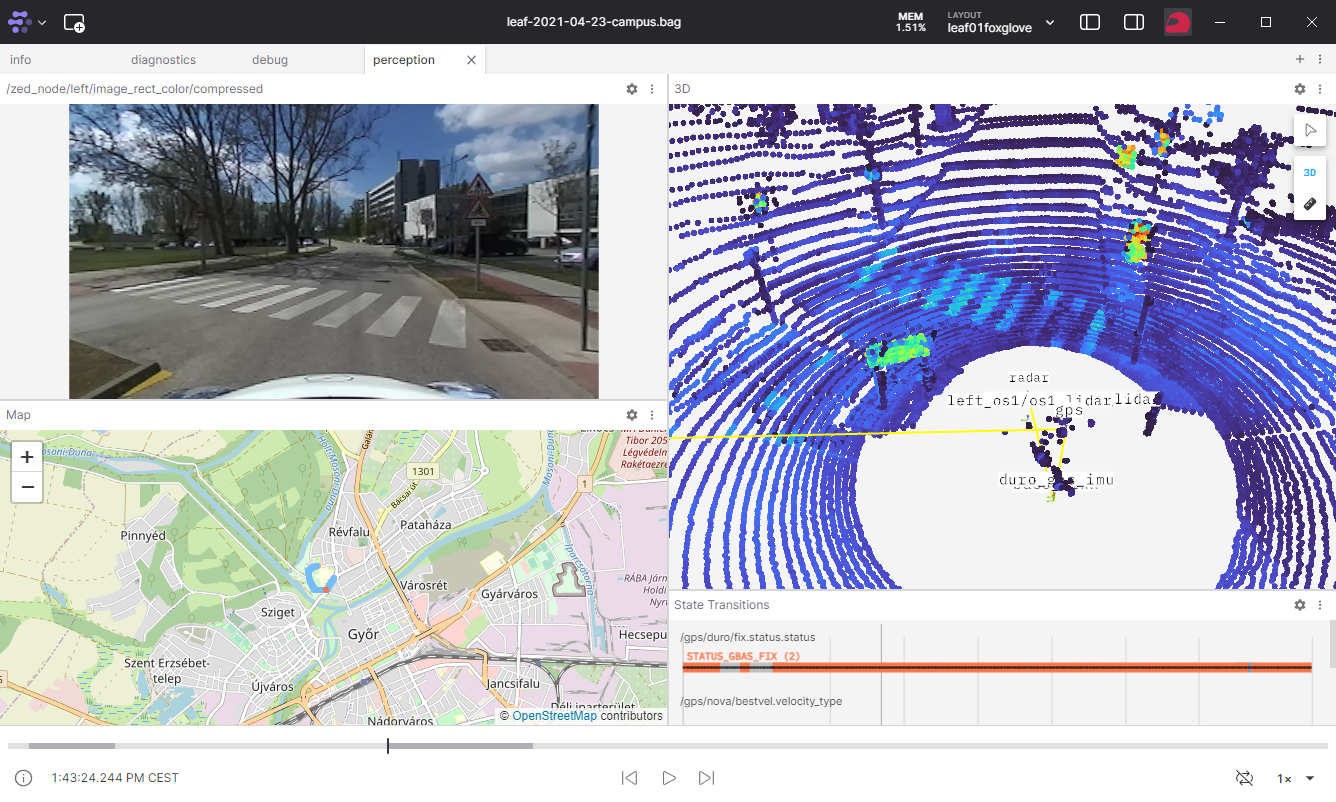

Alakítsunk ki hasonló elrendezést:

Forrás: foxglove.dev/blog/introducing-foxglove-studios-new-navigation

Hozzuk létre a simple_sub_cpp package-t

A következőkben egy egyszerű subscriber node fog feliratkozni geometry_msgs/PoseStamped üzenetekre, majd kiírni az X és az Y koordinátákat. A gyakorlat a hivatalos ROS 2 tutorialokon alapszik felépítését tekintve.

Nyissunk egy új terminált, és source-oljuk a telepítést, hogy a ros2 parancsok működjenek.

Navigáljunk az már létrehozott ros2_ws könyvtárba.

Fontos, hogy a csomagokat az src könyvtárban kell létrehozni, nem a munkaterület gyökerében. Tehát navigáljunk a ros2_ws/src mappába, és futtassuk a package létrehozó parancsot:

cd ~/ros2_ws/src
ros2 pkg create --build-type ament_cmake simple_sub_cpp

A terminál egy üzenetet küld vissza, amely megerősíti a simple_sub_cpp csomag és az összes szükséges fájl és mappa létrehozását.

Írjuk meg a subscriber node-ot (print_pose.cpp >> simple_sub_node)

Lépjünk a ros2_ws/src/simple_sub_cpp/src mappába.

cd ~/ros2_ws/src/simple_sub_cpp/src

Ez az a könyvtár minden CMake package-ben, ahová a forrásfájlok tartoznak (pl. .cpp kiterjesztéssel).

Töltsük le a példa feliratkozó kódját:

wget -O print_pose.cpp https://raw.githubusercontent.com/sze-info/arj_packages/main/etc/print_pose.cpp

Ez a parancs létrehozta a print_pose.cpp fájlt.

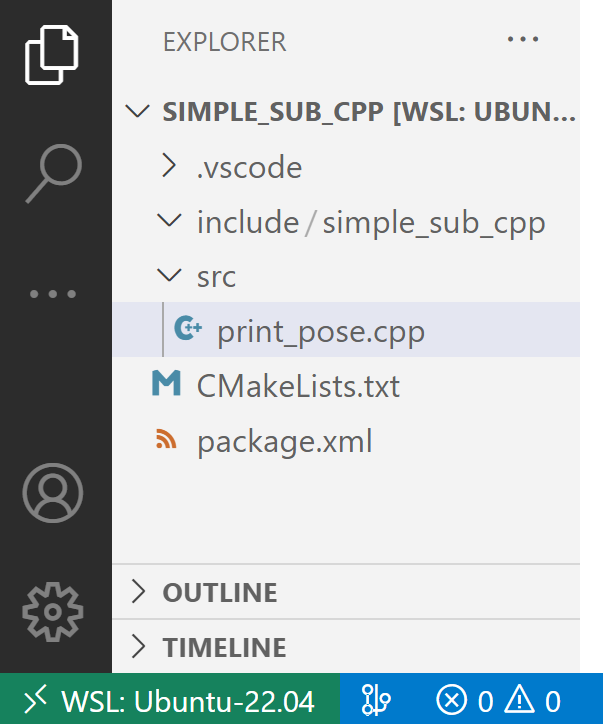

Lépjünk vissza egy szinttel: cd ~/ros2_ws/src/simple_sub_cpp könyvtárba, ahol a CMakeLists.txt és a package.xml fájlok már létrejöttek. Nyissuk meg pl. VS code segítségével a mappát: code . parancs. Itt a . a code után az aktuális mappát jelenti. Tipp: ha nem a könyvtárban állnánk, akkor is lehetséges teljes könyvtárat megnyitni, ami később pár dolgot egyszerűsít:

code ~/ros2_ws/src/simple_sub_cpp/

// ros2 topic type /lexus3/gps/duro/current_pose
// geometry_msgs/msg/PoseStamped
// ros2 interface show geometry_msgs/msg/PoseStamped

#include <memory>
#include "rclcpp/rclcpp.hpp"
#include "geometry_msgs/msg/pose_stamped.hpp"

using std::placeholders::_1;

class SimplePoseSub : public rclcpp::Node
{
public:
  SimplePoseSub() : Node("simple_pose_sub")
  {
    sub1_ = this->create_subscription<geometry_msgs::msg::PoseStamped>("/lexus3/gps/duro/current_pose", 10, std::bind(&SimplePoseSub::topic_callback, this, _1));
  }

private:
  void topic_callback(const geometry_msgs::msg::PoseStamped &msg) const
  {
    RCLCPP_INFO(this->get_logger(), "x: %.3f, y: %.3f", msg.pose.position.x, msg.pose.position.y);
  }
  rclcpp::Subscription<geometry_msgs::msg::PoseStamped>::SharedPtr sub1_;
};

int main(int argc, char *argv[])
{
  rclcpp::init(argc, argv);
  rclcpp::spin(std::make_shared<SimplePoseSub>());
  rclcpp::shutdown();
  return 0;
}

Python megfelelője

A C++ kód python verziója szintén elérhető a github.com/sze-info/arj_packages címen. Érdemes összehasonlítani a C++ és a python kódokat.

Függőségek hozzáadása

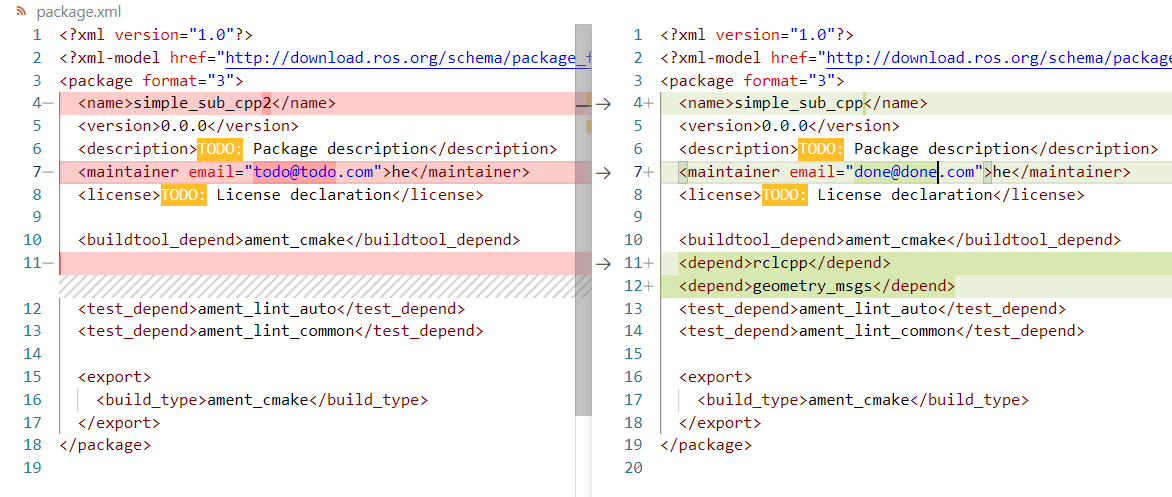

Mindig érdemes kitölteni a <description>, <maintainer> és <license> tag-eket:

<description>Examples of minimal publisher/subscriber using rclcpp</description>
<maintainer email="you@email.com">Your Name</maintainer>
<license>Apache License 2.0</license>

Adjunk hozzá egy új sort az ament_cmake buildtool függősége után, és illesszük be a következő függőségeket a node include utasításainak megfelelően:

<depend>rclcpp</depend>
<depend>geometry_msgs</depend>

Ez deklarálja, hogy a pacakge-nek szükséges az rclcpp és a geometry_msgs fordításkor és futtatáskor.

CMakeLists.txt

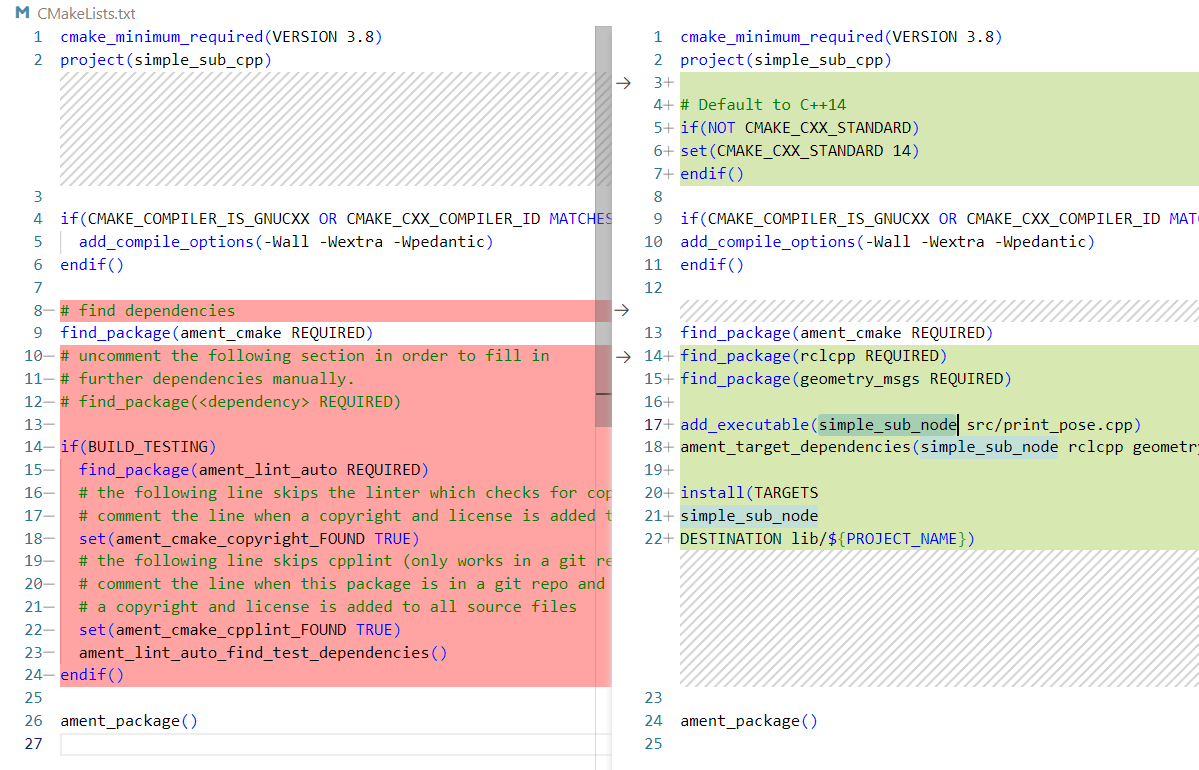

Most nyissuk meg a CMakeLists.txt fájlt. A meglévő find_package(ament_cmake REQUIRED) függőség alá adjuk hozzá a következő sorokat:

find_package(rclcpp REQUIRED)
find_package(geometry_msgs REQUIRED)

Ezután adjuk hozzá a végrehajtható fájlt (ez most a print_pose.cpp-ből fog csak állni), és nevezzük el simple_sub_node-nak, hogy az ros2 run használatával futtassa a node-ot:

add_executable(simple_sub_node src/print_pose.cpp)
ament_target_dependencies(simple_sub_node rclcpp geometry_msgs)

Végül az install(TARGETS...) részt adjuk hozzá, hogy az ros 2 megtalálja a futtatható állományt, amit lefordítottunk:

install(TARGETS
simple_sub_node
DESTINATION lib/${PROJECT_NAME})

A CMakeLists.txt megtisztítható néhány felesleges szakasz és megjegyzés eltávolításával, így a következőképpen néz ki:

cmake_minimum_required(VERSION 3.8)
project(simple_sub_cpp)

# Default to C++14
if(NOT CMAKE_CXX_STANDARD)
set(CMAKE_CXX_STANDARD 14)
endif()

if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
add_compile_options(-Wall -Wextra -Wpedantic)
endif()

find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(geometry_msgs REQUIRED)

add_executable(simple_sub_node src/print_pose.cpp)
ament_target_dependencies(simple_sub_node rclcpp geometry_msgs)

install(TARGETS
simple_sub_node
DESTINATION lib/${PROJECT_NAME})

ament_package()

Összefoglalásképp, a következő módosításokat hajtottuk végre:

Build és futtatás

Success

Már buildelhető a package:

cd ~/ros2_ws/

colcon build --packages-select simple_sub_cpp

Futtassuk a szokásos módon:

source ~/ros2_ws/install/setup.bash

ros2 run simple_sub_cpp simple_sub_node

Kimenet:

[simple_pose_sub]: x: 697201.725, y: 5285679.845
[simple_pose_sub]: x: 697201.796, y: 5285679.548
[simple_pose_sub]: x: 697201.838, y: 5285679.251
[simple_pose_sub]: x: 697201.886, y: 5285678.949

Házi feladat

Házi feladat

Otthon készítsük el a simple_sub_py package-t, ami a simple_sub_cpp python megfelelője.

Források

• docs.ros.org/en/humble/Tutorials/Beginner-Client-Libraries/Creating-Your-First-ROS2-Package.html
• docs.ros.org/en/humble/Tutorials/Beginner-Client-Libraries/Writing-A-Simple-Cpp-Publisher-And-Subscriber.html
• docs.ros.org/en/humble/Tutorials/Beginner-Client-Libraries/Writing-A-Simple-Py-Publisher-And-Subscriber.html
